Производство пластикового элемента для общественного транспорта.

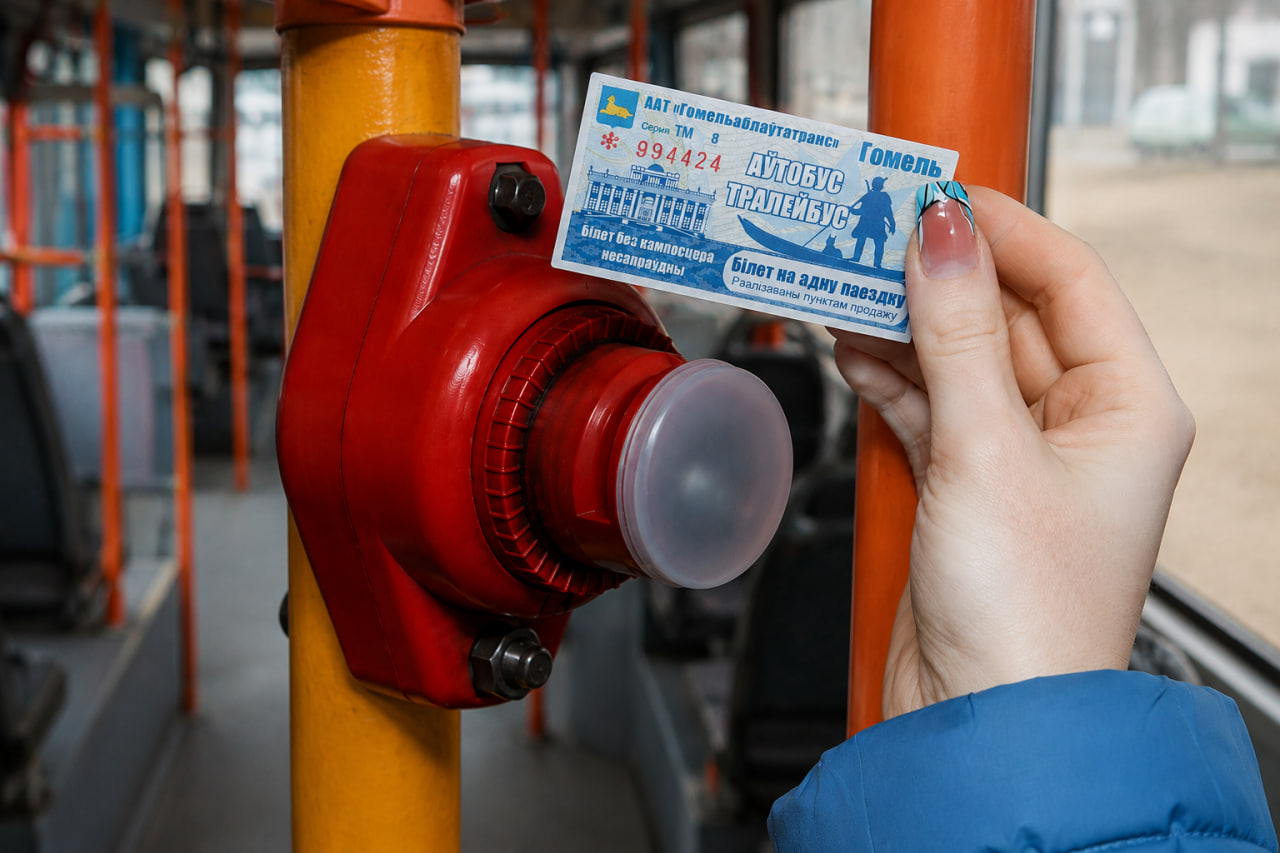

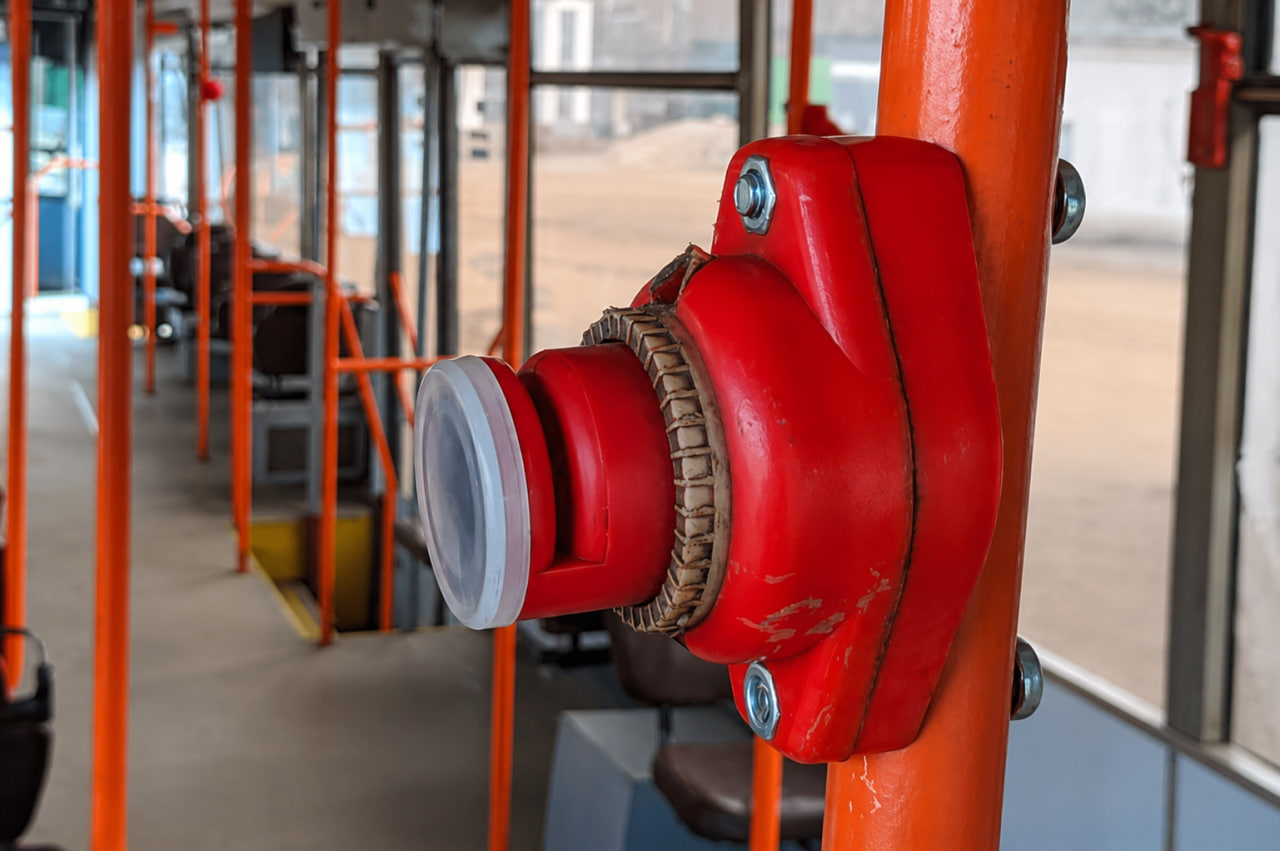

Наверняка каждый, кто хоть раз ездил в автобусе или троллейбусе, помнит тот самый легендарный красный компостер. Во времена СССР он был привычной частью каждой поездки: пассажиры компостировали талоны, а характерный щелчок означал, что билет уже пробит.

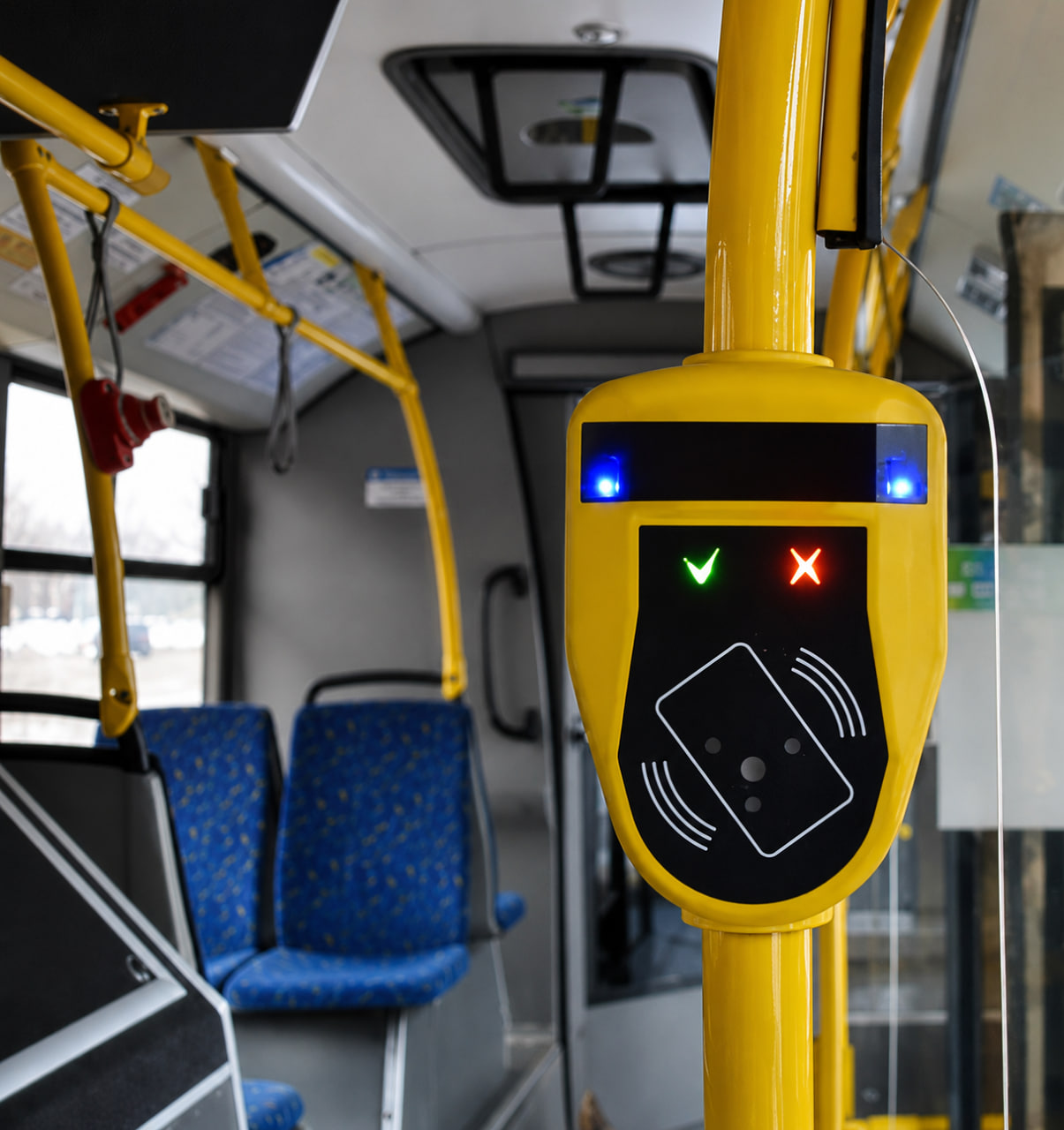

Сегодня многое изменилось. На смену бумажным талонам постепенно пришли банковские карты, QR-коды и электронные проездные. Кажется, что механические компостеры уже давно должны были стать частью истории, но это не так.

Во многих регионах Беларуси они до сих пор продолжают работать. Каждый день тысячи людей пользуются ими, даже не задумываясь, что за этим небольшим пластиковым устройством стоит огромная работа конструкторов, технологов и производителей.

Именно с таким изделием наша команда познакомилась в конце прошлого года.

В этой статье мы хотим показать обратную сторону привычной пластиковой детали. Вместе пройдём весь путь её восстановления: от изучения механизма и реверс-инжиниринга до создания 3D-модели, проектирования и изготовления новой пресс-формы, первых тестовых отливок, подбора материала, настройки оборудования и запуска серийного производства.

А также расскажем, с какими инженерными задачами нам пришлось столкнуться и сколько по времени у нас занял весь проект.

Как к нам пришёл проект

В конце прошлого года к нам поступил запрос от одного из филиалов автотранспортного предприятия Беларуси. Перед нами стояла вполне конкретная задача — изготовить одну из пластиковых деталей компостера, который до сих пор используется в общественном транспорте.

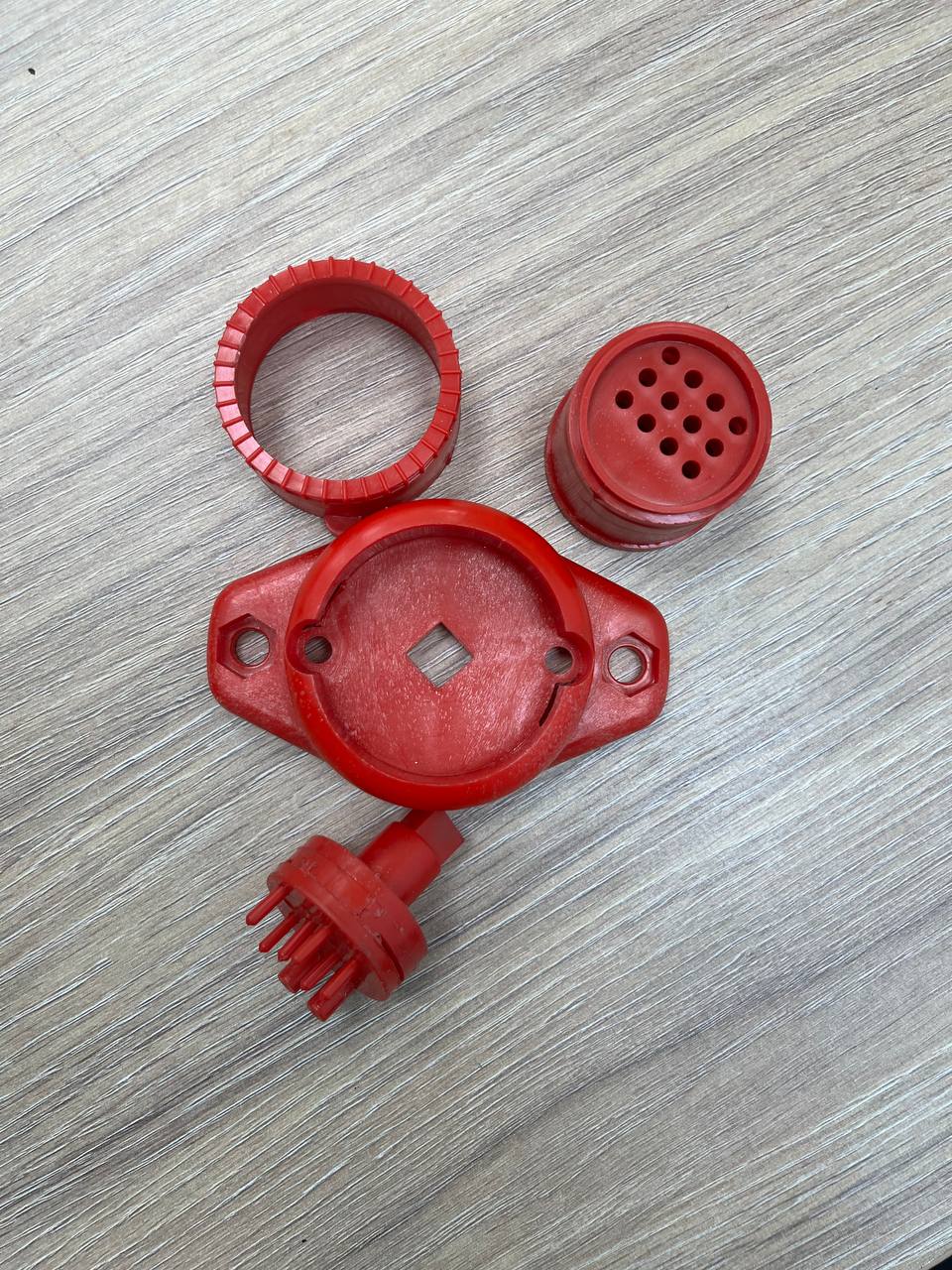

Сам компостер — это небольшой механизм, состоящий из пяти пластиковых деталей, нескольких пружин, втулок и крепёжных элементов. Несмотря на свой возраст, такие устройства до сих пор ежедневно работают в автобусах и троллейбусах во многих регионах нашей страны.

Проблема заключалась в том, что две пластиковые детали уже невозможно было производить. Пресс-формы, по которым их когда-то изготавливали, за годы эксплуатации выработали свой ресурс и восстановлению уже не подлежали. Именно поэтому заказчик обратился к нам.

Честно говоря, такие проекты нам особенно нравятся. Не потому, что они самые сложные или самые дорогие, а потому, что за каждым из них стоит возможность вдохнуть новую жизнь в изделие, которое продолжает работать и приносить пользу людям спустя десятки лет после своего появления.

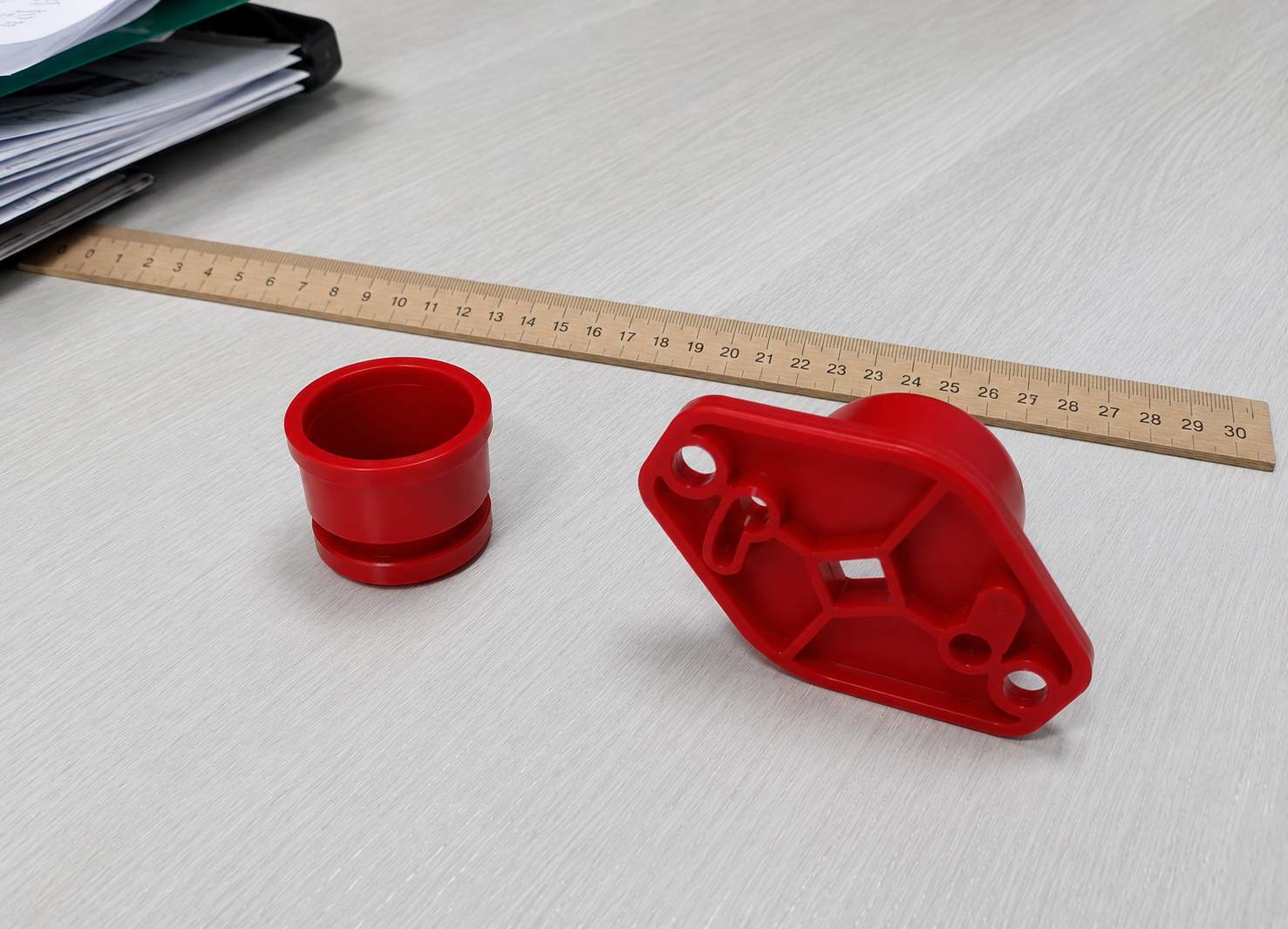

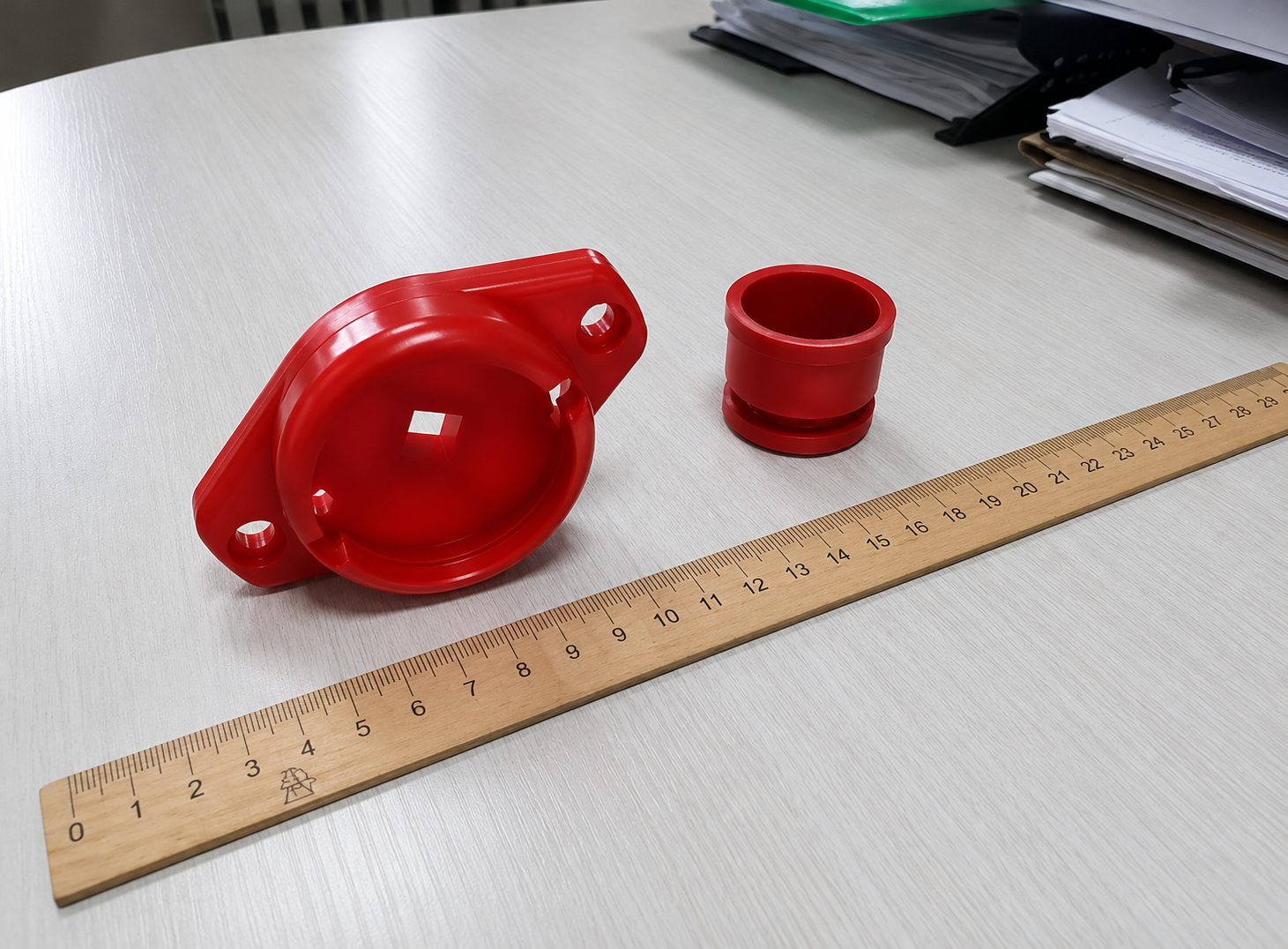

На первом этапе у нас были только фотографии изделия и несколько размеров, снятых вручную. Этого было достаточно, чтобы предварительно оценить стоимость проекта, но совершенно недостаточно, чтобы приступать к работе.

Поэтому мы попросили заказчика передать нам не только саму деталь, но и весь механизм в сборе. Это один из принципов, которого мы стараемся придерживаться почти во всех проектах, за которые беремся. Когда перед глазами находится не отдельный элемент, а вся конструкция целиком, гораздо проще понять, как взаимодействуют детали между собой, какие поверхности действительно являются рабочими и какие элементы можно оптимизировать без ущерба для конструкции.

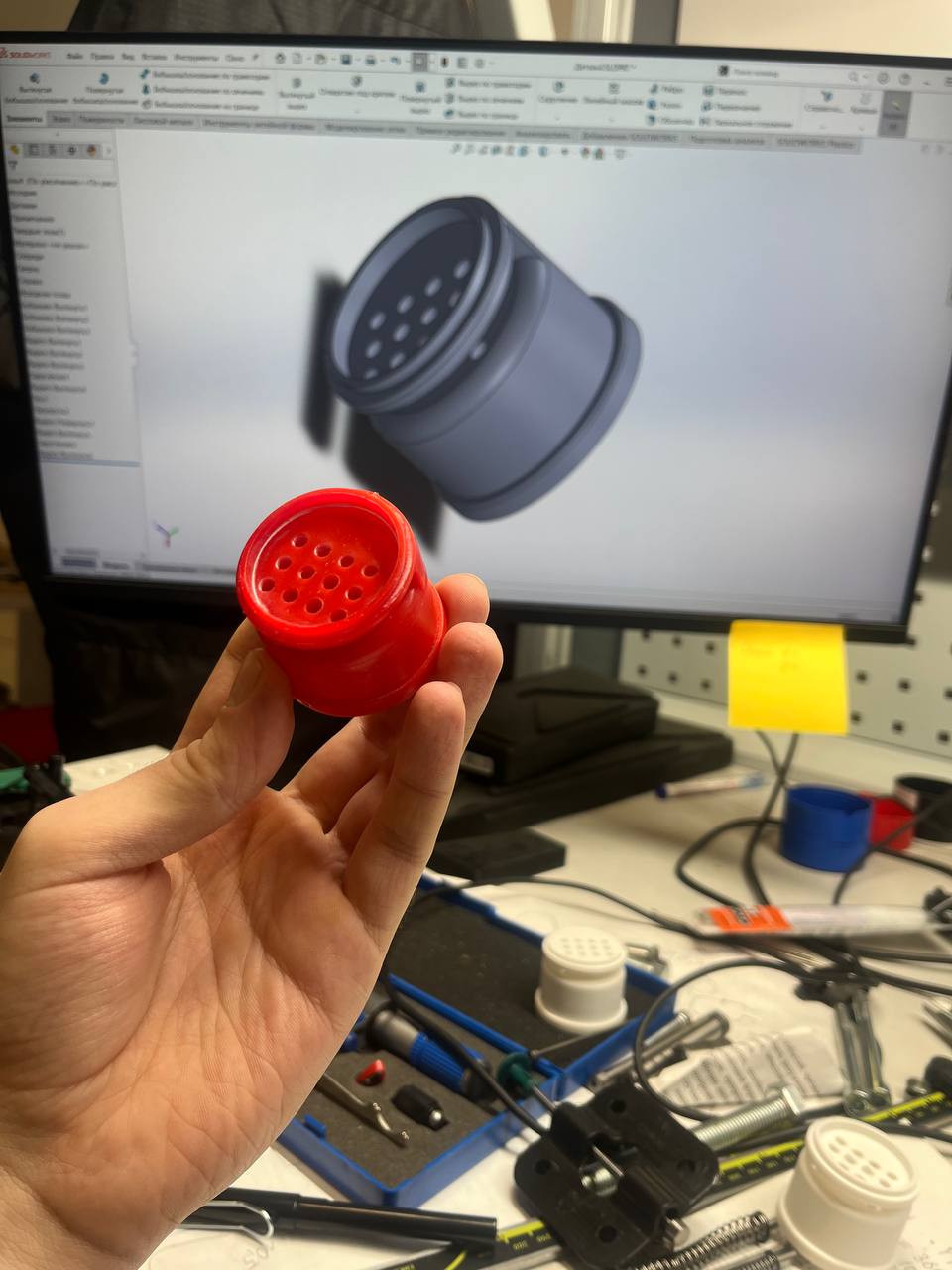

Получив компостер, мы приступили к созданию его цифровой модели. Именно с этого момента проект перешёл из этапа обсуждений к производству.

Как мы восстановили деталь

Первым этапом стал реверс-инжиниринг. В процессе моделирования важно было разобраться в конструкции детали: определить рабочие поверхности, учесть места сопряжения с другими элементами механизма и сохранить все функциональные особенности.

Когда 3D-модель была готова, мы решили проверить её в работе.

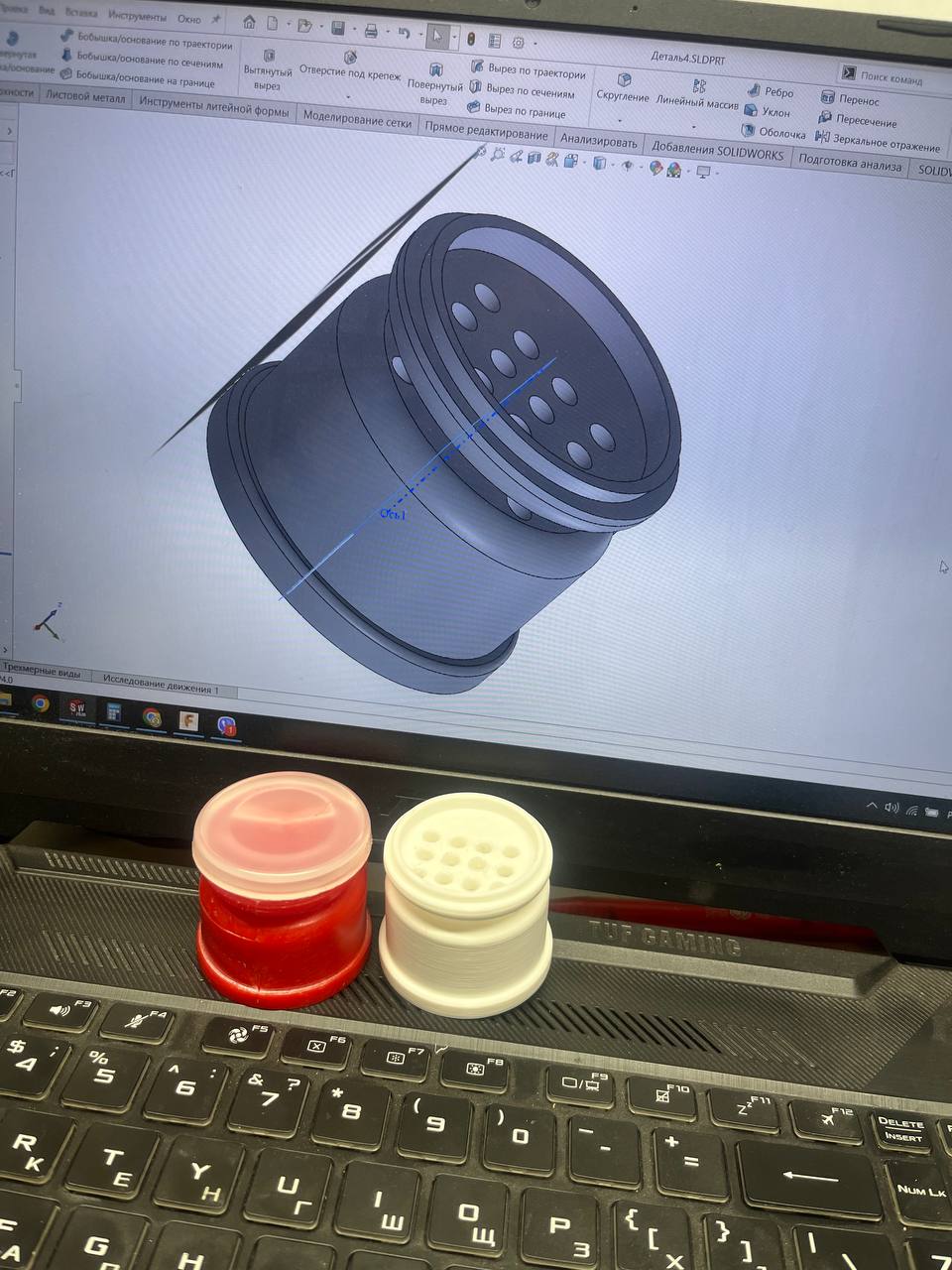

Для этого изготовили прототип детали методом 3D-печати и установили его в оригинальный компостер. Далее собрали механизм полностью со всеми элементами, которые взаимодействуют с этой деталью.

Проверка показала, что восстановленная модель соответствует исходной конструкции: все элементы корректно установились, механизм собрался и работал так, как должен.

Мы протестировали талонный билет для автобуса с прототипом, изготовленным на 3D-принтере. Для проверки пробили один билет — результат оказался положительным.

Для нас это был зелёный свет: можно переходить к следующему этапу — проектированию производственной оснастки.

Проектирование пресс-формы

После того как цифровая модель детали была восстановлена и проверена на 3D-печатном прототипе, мы приступили к проектированию пресс-формы.

Главная сложность заключалась в том, что пресс-форма должна была обеспечивать стабильное получение повторяемых изделий в процессе литья. При разработке необходимо было учитывать особенности конструкции детали: сложную форму, расположение рабочих поверхностей и возможность извлечения готового изделия после формования.

Особенно трудоёмким элементом при проектировании пресс-формы стал паз в детали, предназначенный для установки автобусного билета.

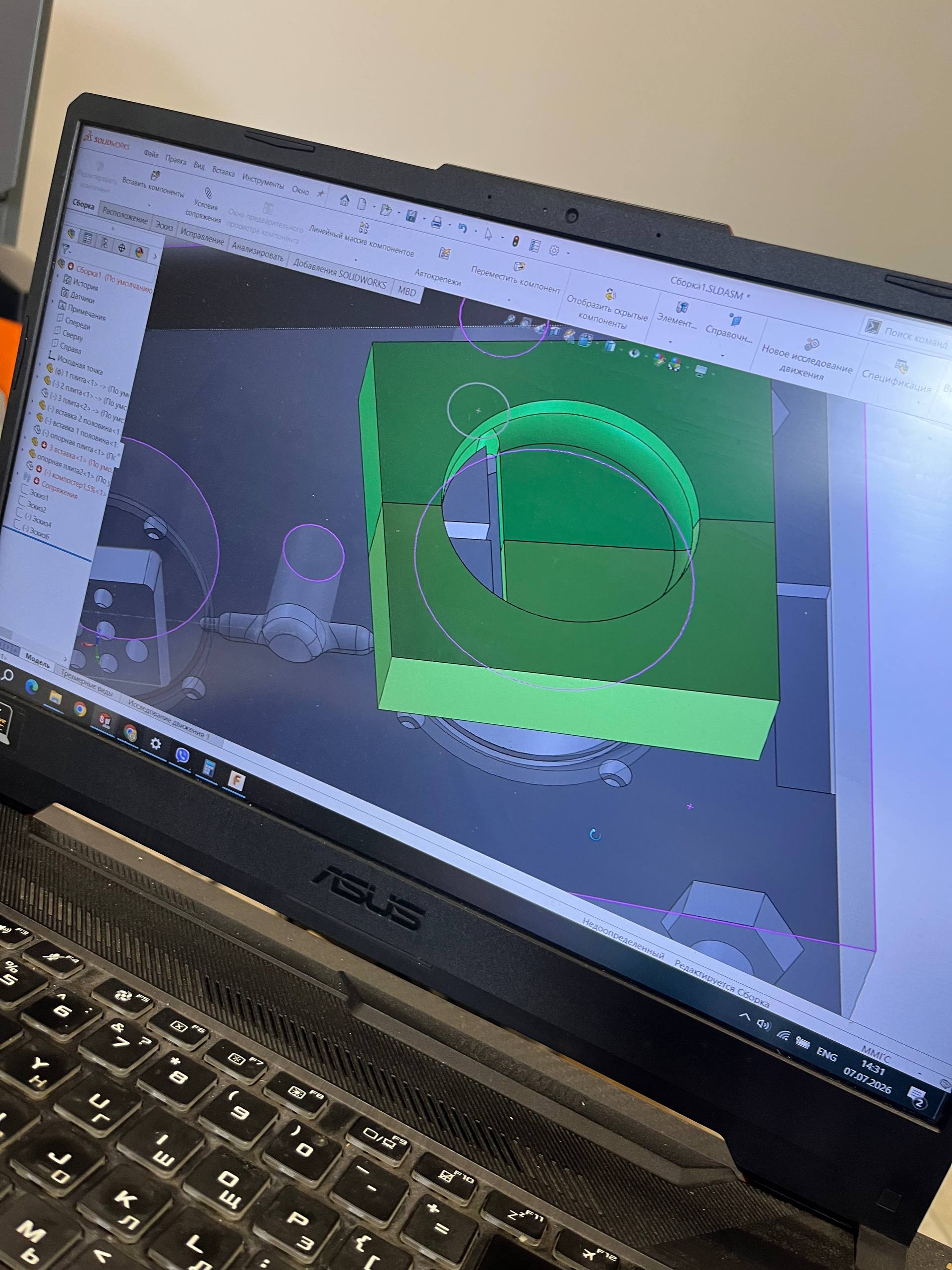

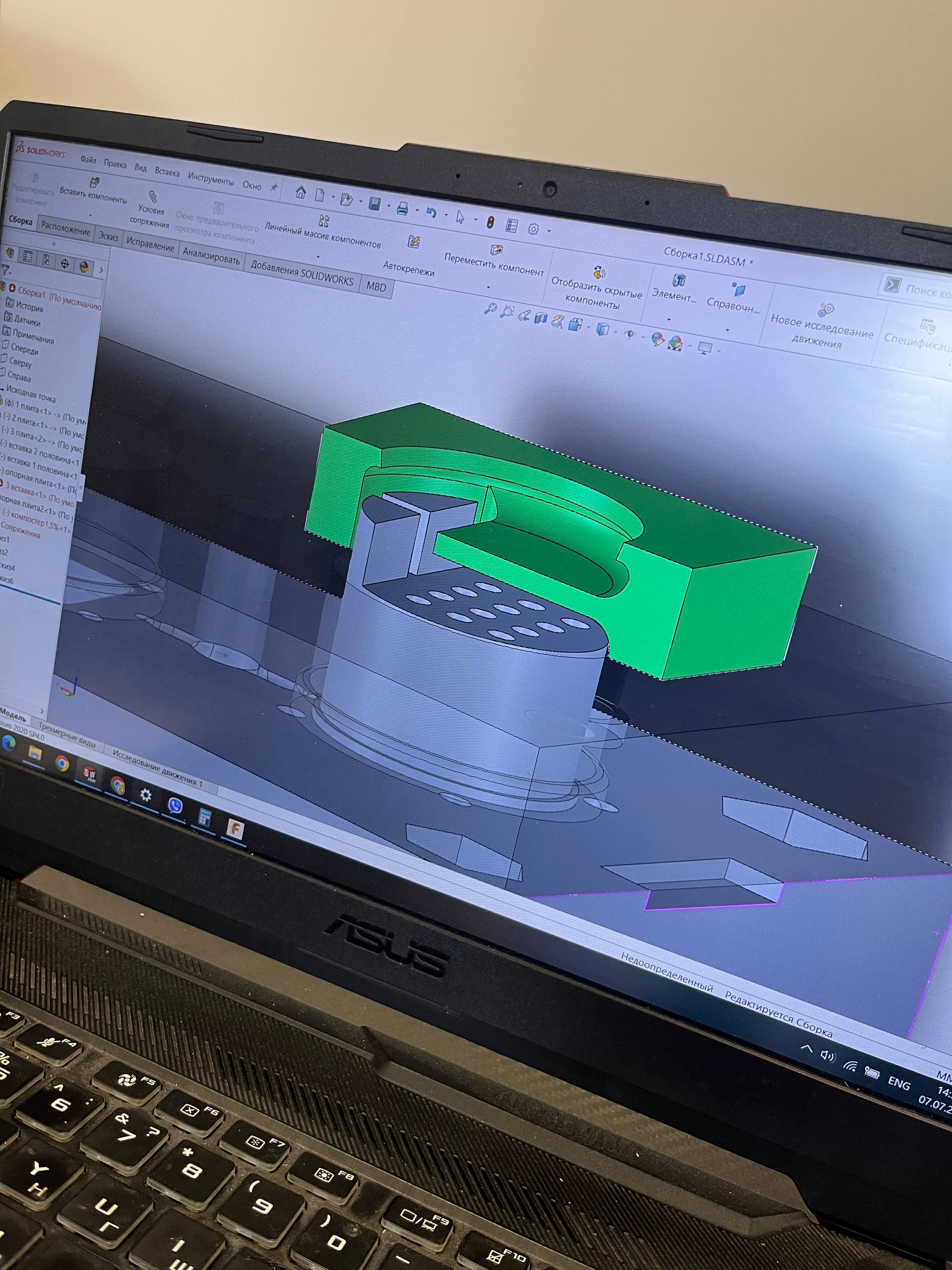

Конструктивно этот элемент имел не просто прямую форму, а внутренний радиус, который необходимо было точно повторить при литье. Для этого в пресс-форме предусмотрели отдельную закладную, которая формировала внутреннюю геометрию паза.

В данном случае процесс предусматривал ручную разборку формы после выхода детали из термопластавтомата. Оператор:

1. извлекал закладные элементы
2. доставал готовое изделие
3. затем снова устанавливал элементы на место и подготавливал форму к следующему циклу

Поэтому особое внимание уделили тому, чтобы все элементы формы точно собирались между собой и обеспечивали стабильную работу оснастки.

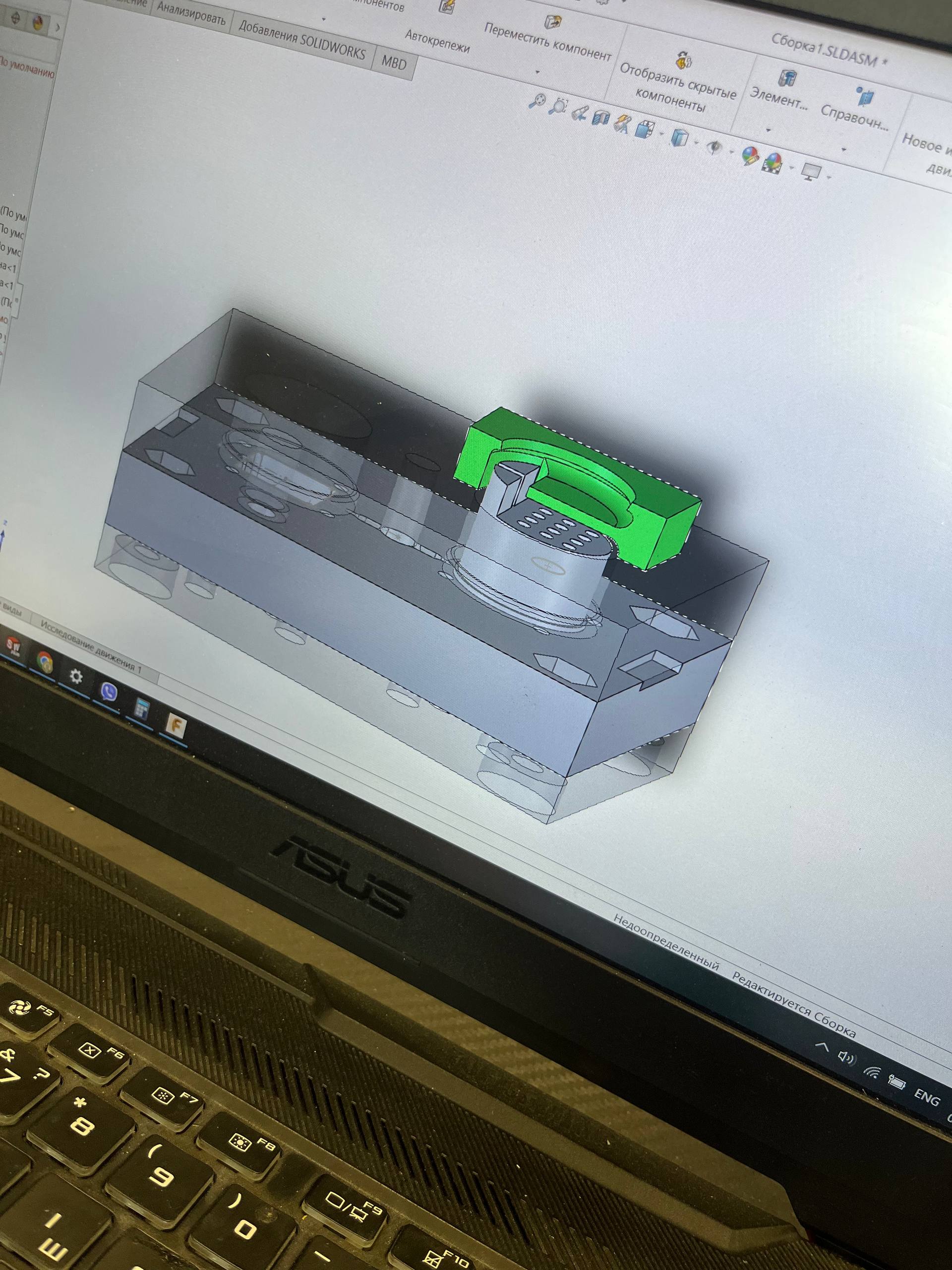

Отдельной задачей была точная подгонка формообразующих вставок. Именно от качества их изготовления зависит, насколько хорошо будет смыкаться пресс-форма и появится ли на готовой детали облой (излишки пластика на готовой детали).

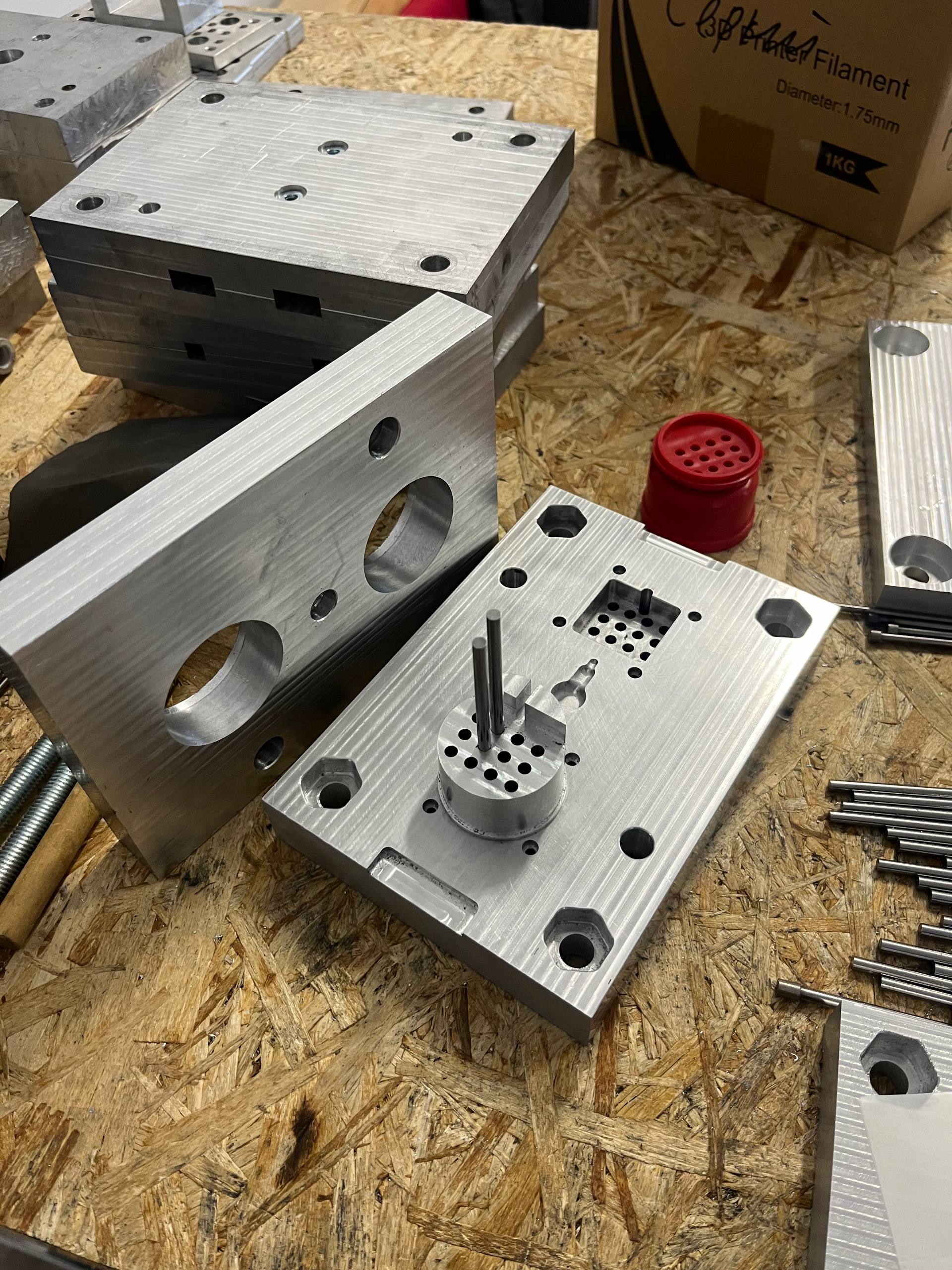

После завершения проектирования 3D-модель пресс-формы была передана в производство. Изготовление оснастки начинается с подготовки заготовки из алюминиевого сплава Д16Т, после чего выполняются основные этапы обработки: механическая обработка, фрезеровка формообразующих элементов, сборка и последующая доводка.

Несмотря на высокую точность обработки на станках, финальное сопряжение элементов требует дополнительной проверки и настройки, чтобы все части пресс-формы работали как единый механизм.

После внесения необходимых изменений мы выполнили тестовые отливки и проверили работу пресс-формы на практике.

Все элементы оснастки показали себя корректно: деталь получалась без критических дефектов, а форма была готова к установке в производственный цикл и изготовлению серийной партии.

Выбор материала и запуск производства

После того как пресс-форма была изготовлена и прошла тестовые испытания, мы перешли к запуску серийного производства деталей.

При выборе материала мы сохранили решение, которое использовалось в оригинальной конструкции — для изготовления компостера был выбран полипропилен (PP).

Этот материал хорошо подходит для деталей, которые испытывают постоянные механические нагрузки. Полипропилен обладает высокой ударной прочностью, хорошей упругостью и способен выдерживать многократные деформации без разрушения. Это особенно важно для элементов, которые ежедневно работают в составе механизма и подвергаются постоянным циклам использования.

Отдельным требованием к готовой детали был её цвет — компостер должен был иметь характерный красный оттенок, как и оригинальное изделие.

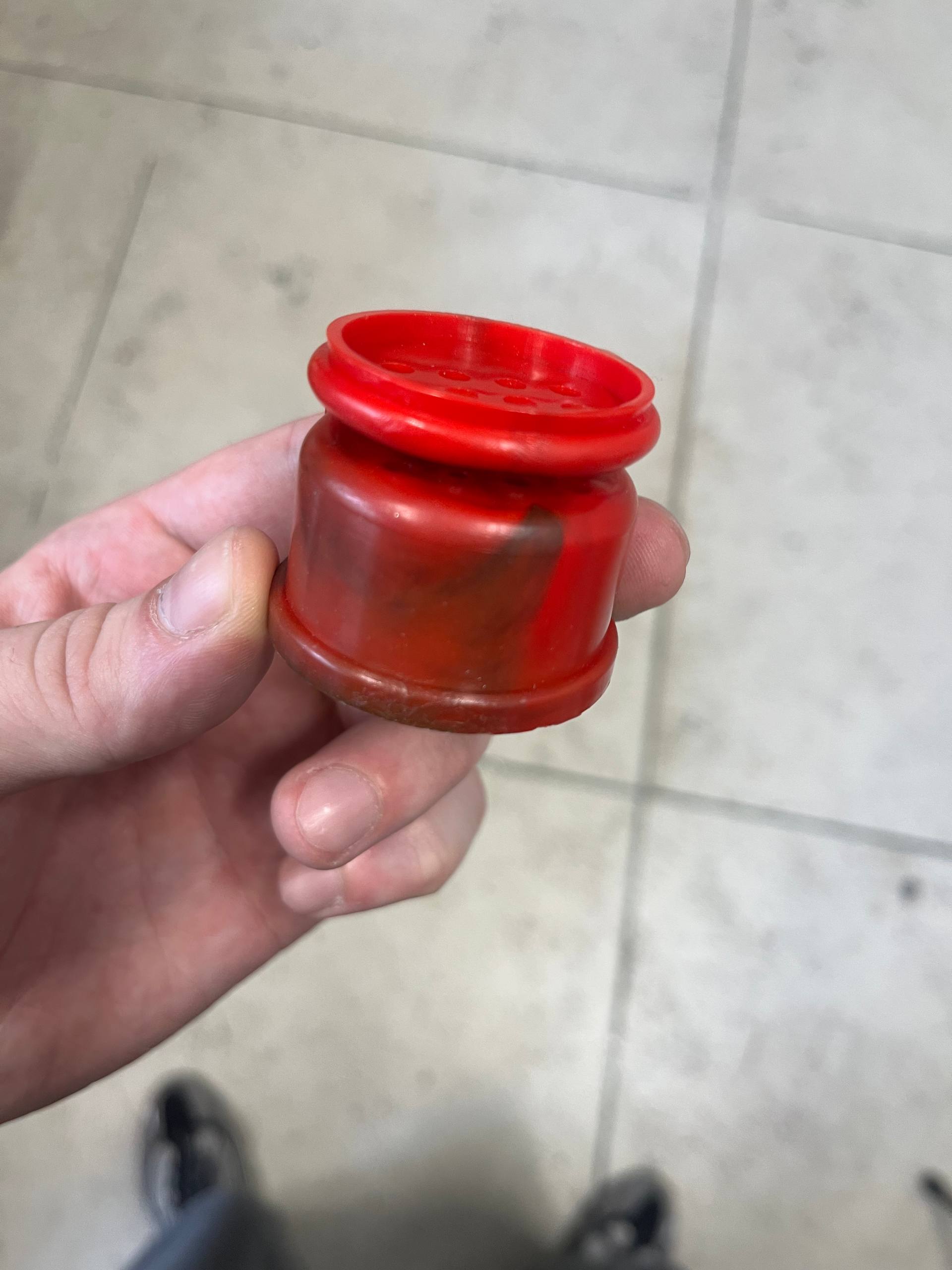

Для производства красной детали потребовалась дополнительная подготовка оборудования. Обычно наше производство работает с техническими пластиками тёмных цветов, поэтому перед запуском новой партии необходимо было полностью очистить цилиндр и систему подачи термопластавтомата от остатков предыдущего материала и чёрного пигмента.

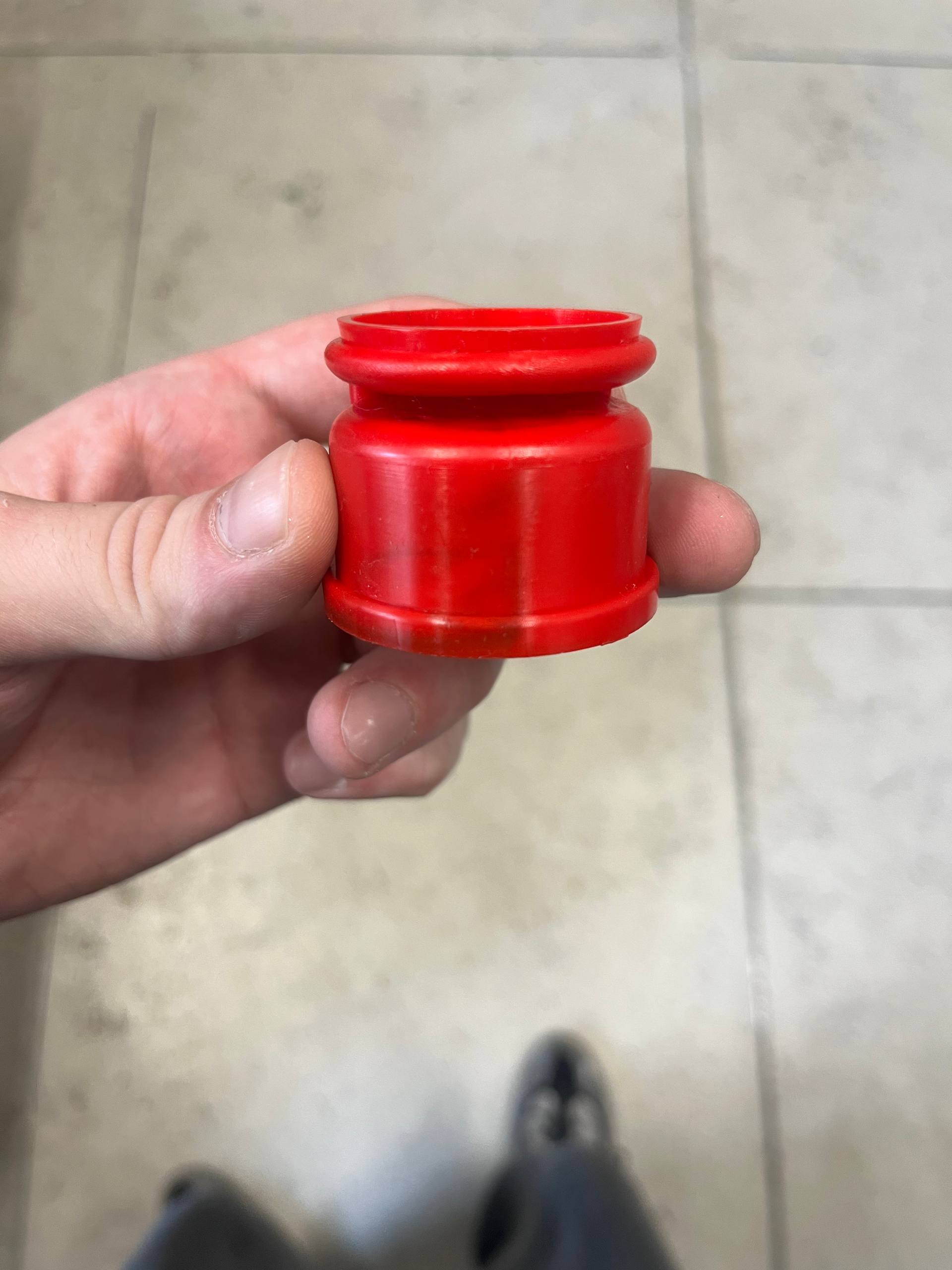

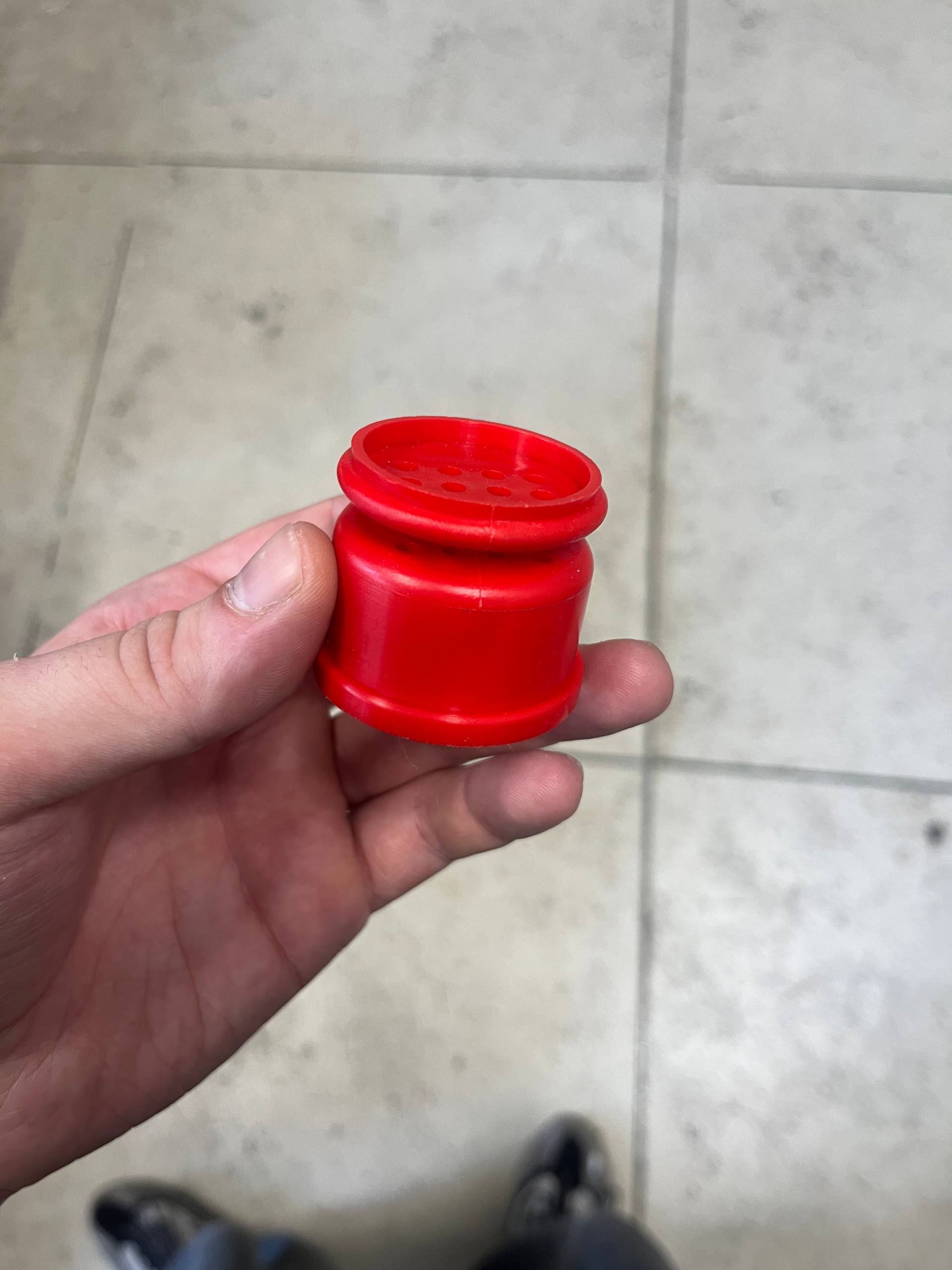

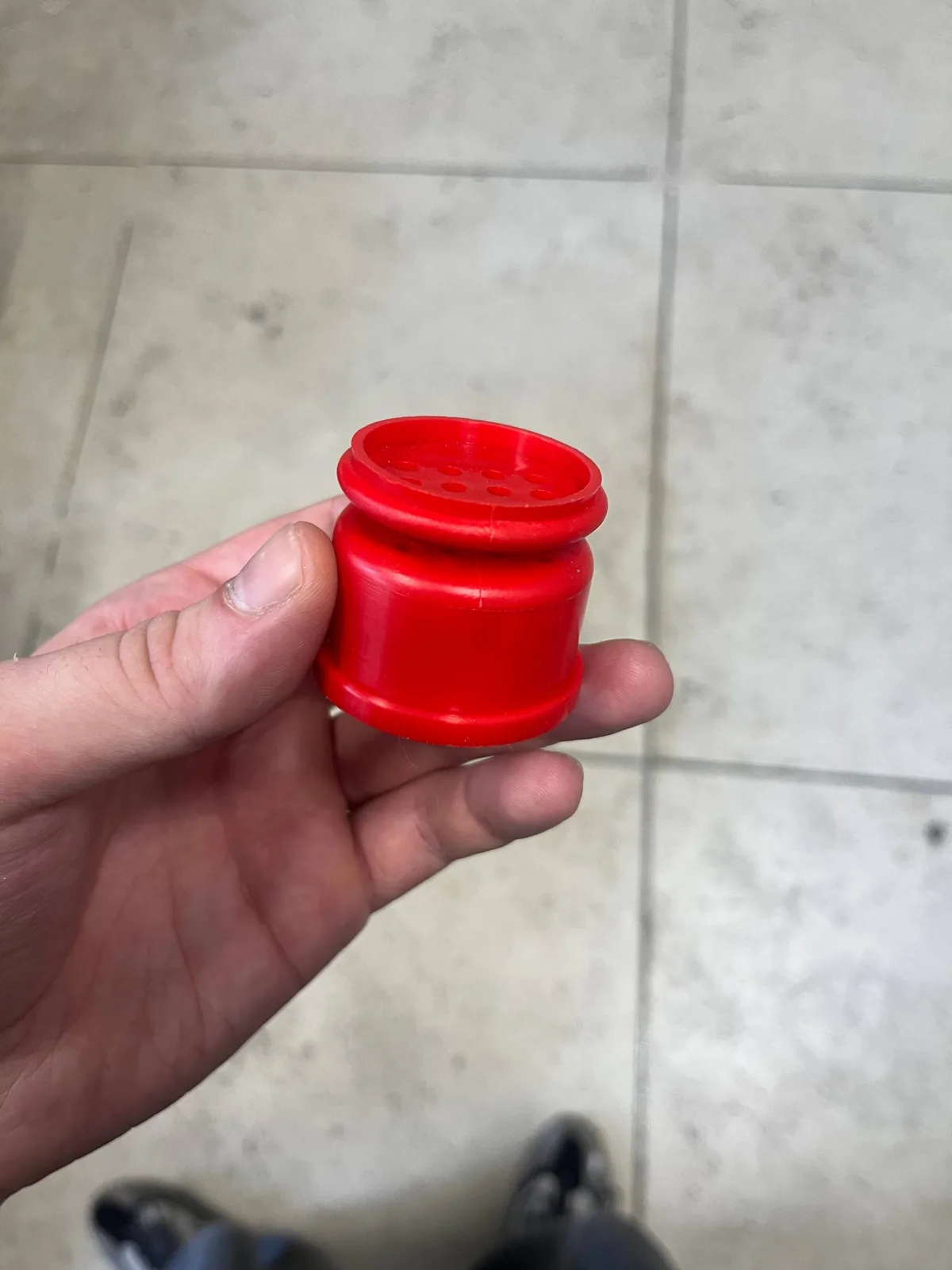

После очистки оборудования мы выполнили серию пробных впрысков. Потребовалось около 10–15 циклов, чтобы полностью удалить остатки предыдущего цвета и добиться стабильного красного оттенка готового изделия.

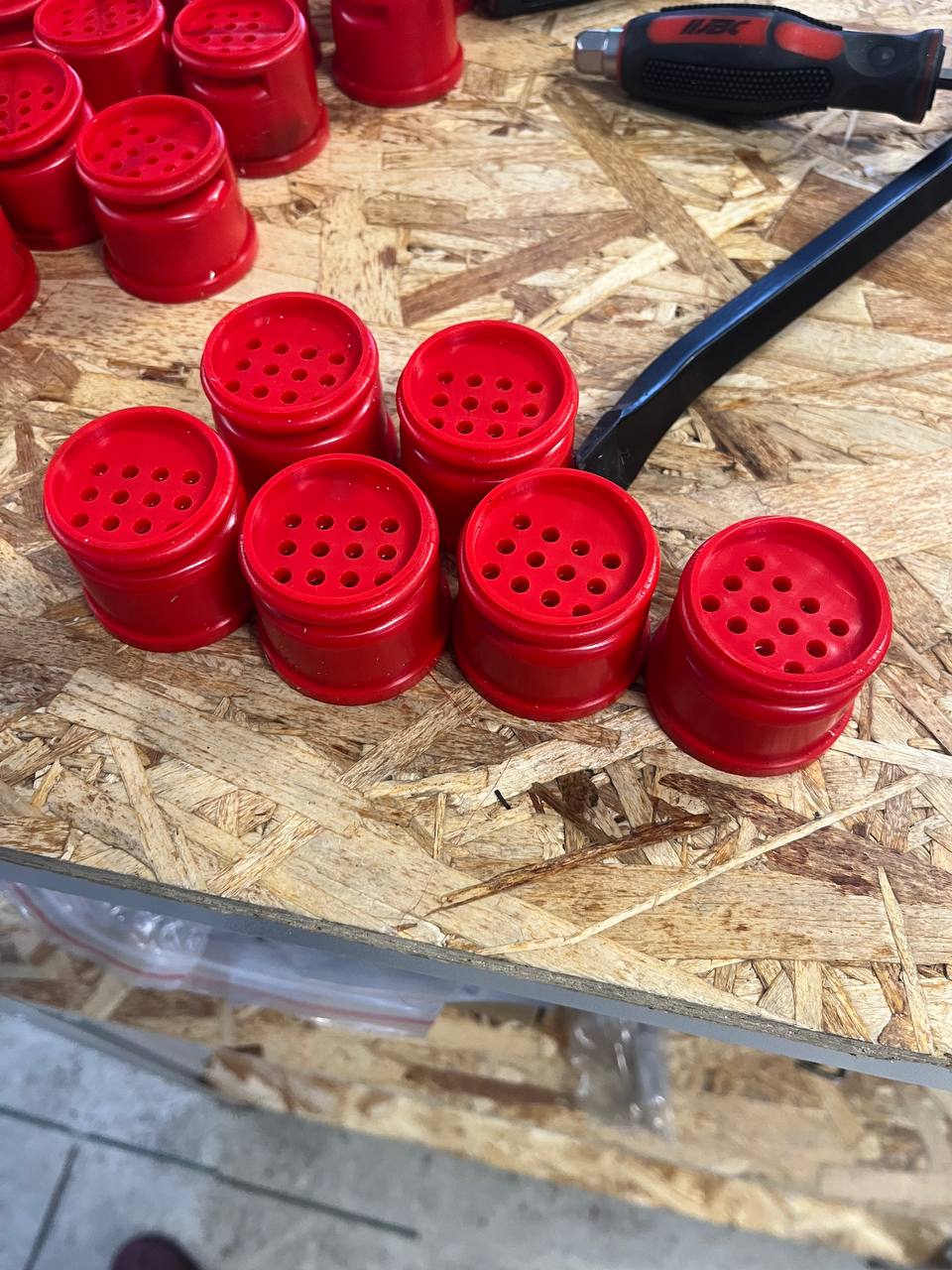

После настройки процесса удалось получить первые детали нужного цвета и качества — яркие красные корпуса компостеров, которые полностью соответствовали требованиям проекта и были готовы к дальнейшей эксплуатации.

Итоги проекта

Весь проект — от получения первых фотографий детали до отгрузки готовой партии заказчику — занял около двух месяцев.

За это время мы прошли полный цикл инженерной разработки: изучили конструкцию компостера, выполнили реверс-инжиниринг детали, восстановили её цифровую 3D-модель, проверили геометрию на прототипе, спроектировали и изготовили новую пресс-форму, подобрали материал, провели тестовые отливки и запустили серийное производство.

После завершения всех этапов заказчик получил готовые пластиковые детали, которые были установлены в компостеры и сегодня продолжают использоваться в общественном транспорте.

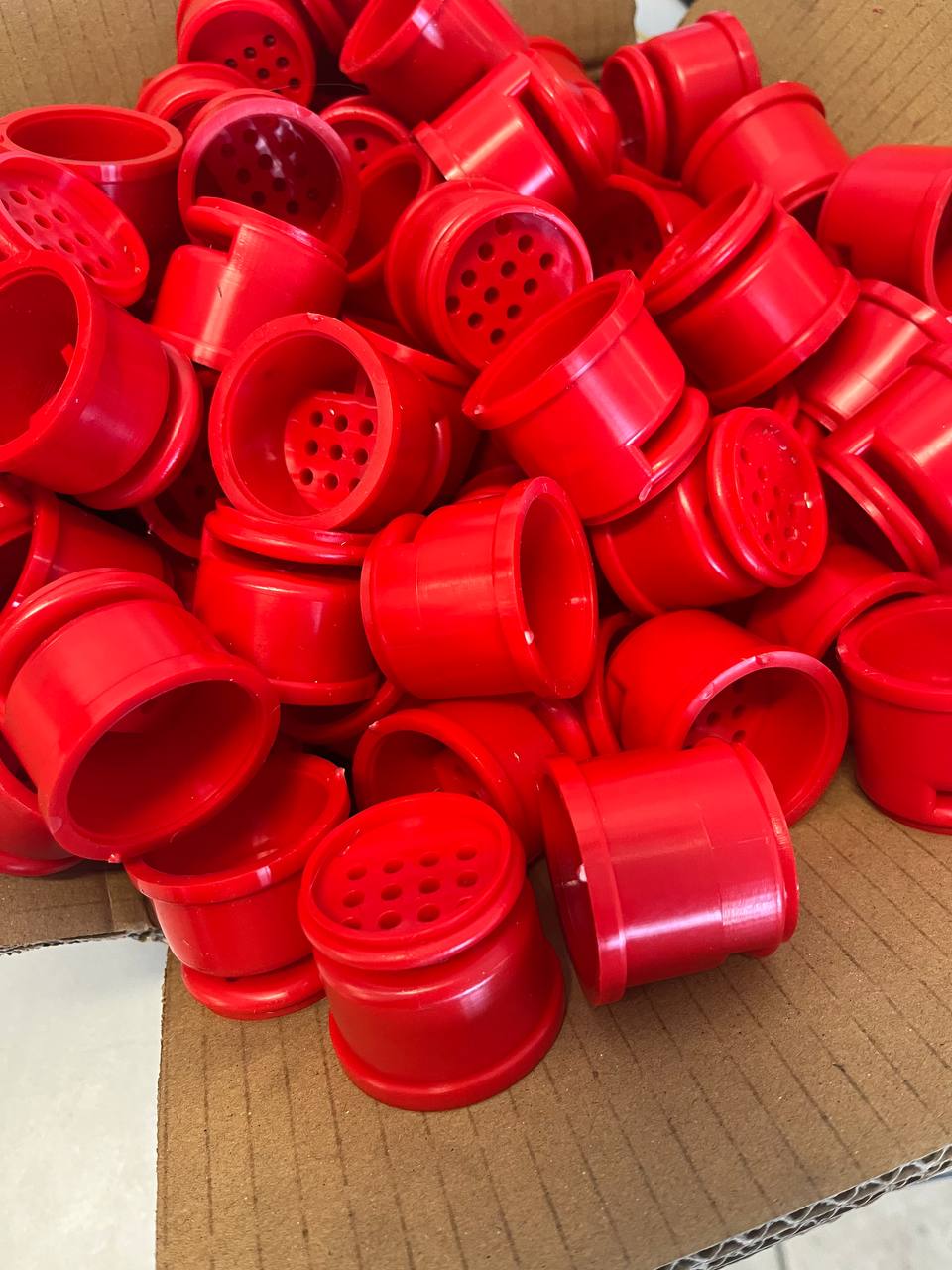

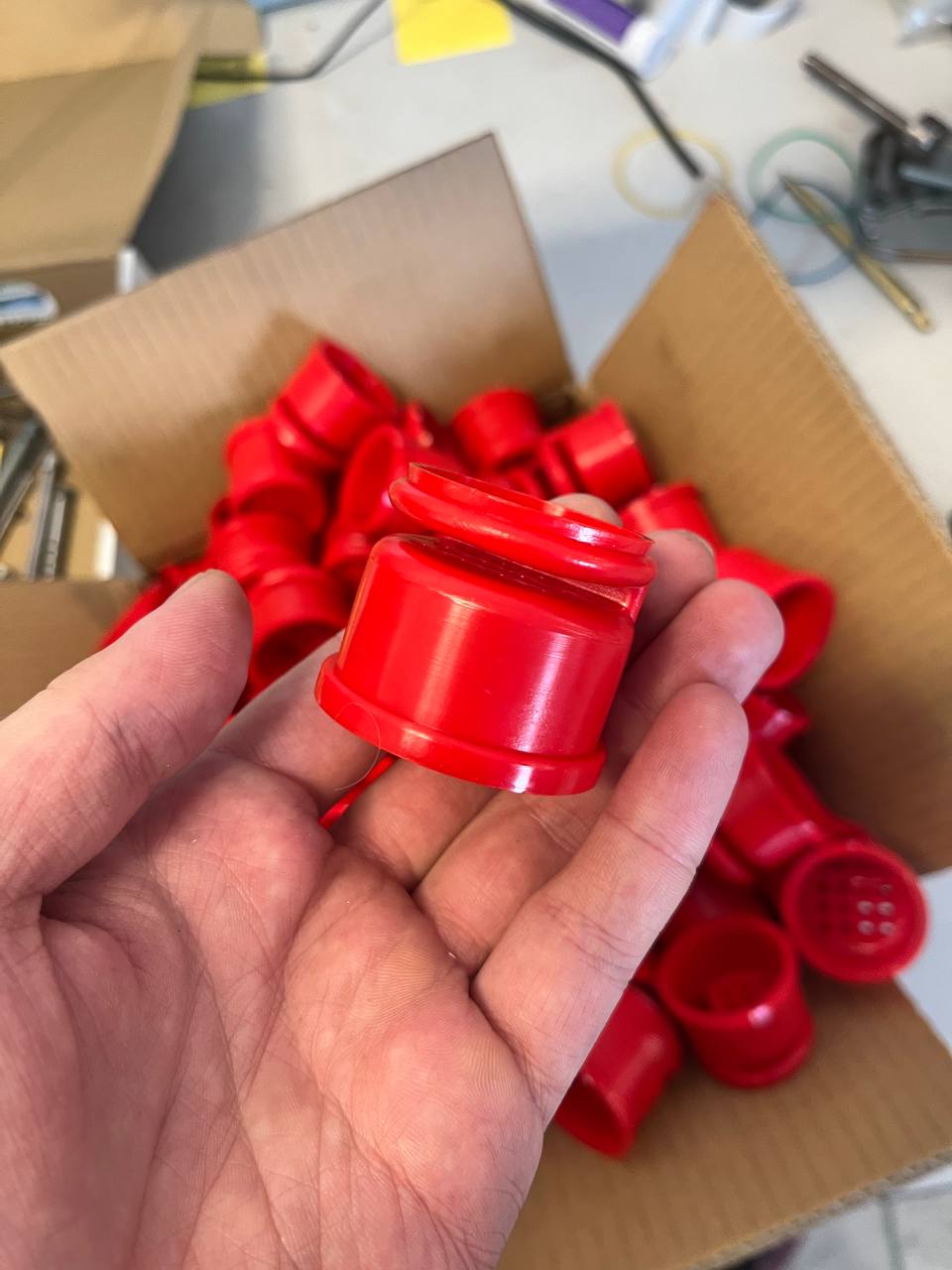

В рамках первого заказа мы изготовили партию из 1000 деталей. На этом история проекта не закончилась. Сегодня к нам продолжают обращаться автотранспортные предприятия из разных регионов Беларуси, которым требуется восстановить или заменить такие же компоненты. Мы регулярно изготавливаем небольшие партии — обычно от 50 до 100 изделий, помогая поддерживать работоспособность оборудования, которое продолжает ежедневно использоваться тысячами пассажиров.

Этот проект хорошо отражает направление нашей работы. Мы не стремимся конкурировать с крупными производствами, выпускающими миллионы одинаковых изделий. Наша специализация — инженерные задачи, где невозможно просто открыть каталог и заказать готовую деталь. Мы помогаем восстановить производство компонентов, которые давно сняты с выпуска, утратили конструкторскую документацию или больше не изготавливаются серийно.

Надеемся, наш опыт был для вас интересным и полезным. А если перед вами стоит похожая инженерная задача — будем рады помочь найти решение.
